Name: RD24 Power
Brand: binder
SKU: 99 4222 70 04

Illustration RD24 Connecteur femelle coudé, Contacts: 3+PE, 6,0-8,0 mm, non blindé, pince à visser, IP67, UL, ESTI+, VDE, PG 9 — Illustration

Vue 3D RD24 Connecteur femelle coudé, Contacts: 3+PE, 6,0-8,0 mm, non blindé, pince à visser, IP67, UL, ESTI+, VDE, PG 9 — Vue 3D

Courbe de déclassement RD24 Connecteur femelle coudé, Contacts: 3+PE, 6,0-8,0 mm, non blindé, pince à visser, IP67, UL, ESTI+, VDE, PG 9 — Courbe de déclassement

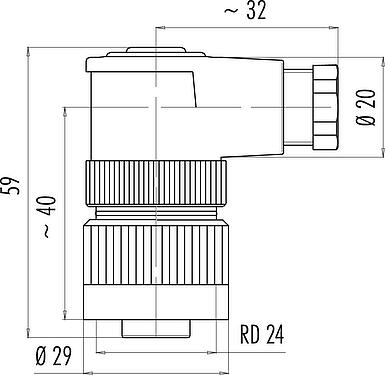

Dessin coté RD24 Connecteur femelle coudé, Contacts: 3+PE, 6,0-8,0 mm, non blindé, pince à visser, IP67, UL, ESTI+, VDE, PG 9 — Dessin coté

Instructions de montage RD24 Connecteur femelle coudé, Contacts: 3+PE, 6,0-8,0 mm, non blindé, pince à visser, IP67, UL, ESTI+, VDE, PG 9 — Instructions de montage

Disposition des contacts (Côté plug-in) RD24 Connecteur femelle coudé, Contacts: 3+PE, 6,0-8,0 mm, non blindé, pince à visser, IP67, UL, ESTI+, VDE, PG 9 — Disposition des contacts (Côté plug-in)

Ce connecteur femelle coudé à verrouillage par vis, dotée de 3+PE broches, est étanche à la poussière (indice de protection IP67) et offre une protection totale contre les contacts accidentels ainsi qu'une protection contre l'immersion temporaire. Il peut être utilisé dans des zones présentant un degré de pollution de 3, notamment dans des environnements où la contamination peut être conductrice ou devenir conductrice par condensation. Avec une plage de températures de -40 °C à 100 °C, ce connecteur de câble femelle coudé non blindé est conçu pour résister aussi bien au froid extrême qu'à la chaleur extrême et bénéficie de l'homologation UL, ESTI+, VDE. Grâce à sa tension nominale de 400 V (600 V UL) et à son courant nominal de 16 A (12 A UL), il est parfaitement adapté à son domaine d'application.

Plusless

Référence	99 4222 70 04 Référence alternative: 99 0210 70 04
Design du connecteur	Connecteur femelle coudé
Version	Connecteur d‘angle femelle
Verrouillage du connecteur	visser
Connexion	pince à visser
Indice de protection	IP67 IP65 avec un diamètre de câble de 6-7 mm
Section de raccordement	max. 2,50 mm² / AWG 14
Passage de câble	6,0-8,0 mm
Twistabilité	45° (8 options de codage)
Plage de températures de/à	-40 °C / 100 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	40.76
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	400 V (600 V UL)
Tension de choc nominale	6000 V
Courant nominal (40 °C)	16 A (12 A UL)
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	III
Conformité CEM	non blindé

Plusless

Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Ag (argent)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	9654c21a-77d6-4b60-a67d-18f190ece0df

Plusless

Admissions	UL, ESTI+, VDE

Plusless

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Plusless

Directive basse tension	EN 60529:1991 \| EN 60204-1:2018

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
