Name: M12-S
Brand: binder
SKU: 09 5270 10 03

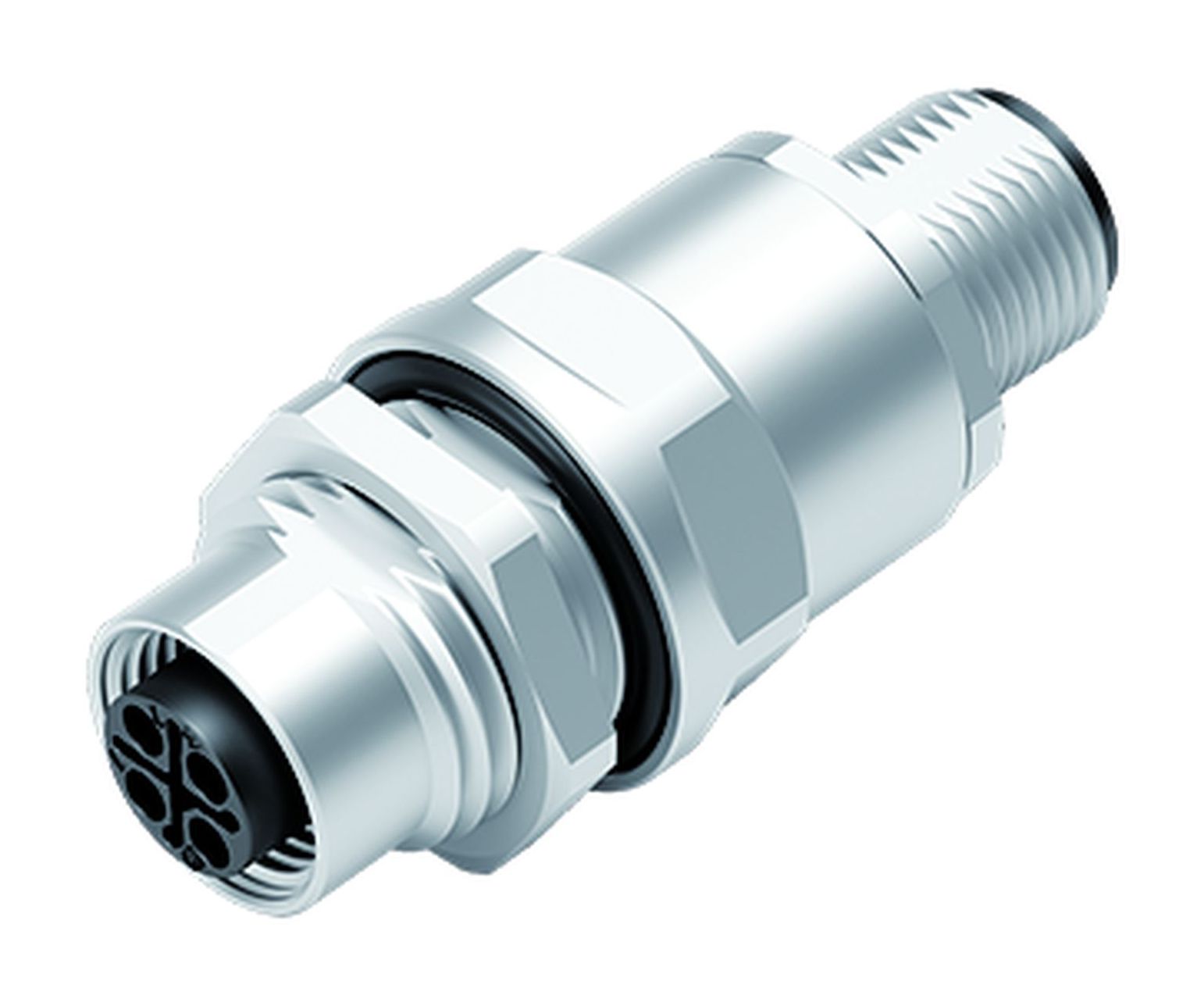

Illustration M12 Traversée de panneau, Contacts: 2+PE, blindé, enfichable, IP67, UL 2238, M12x1,0, Montage mural arrière — Illustration

Vue 3D M12 Traversée de panneau, Contacts: 2+PE, blindé, enfichable, IP67, UL 2238, M12x1,0, Montage mural arrière — Vue 3D

Courbe de déclassement M12 Traversée de panneau, Contacts: 2+PE, blindé, enfichable, IP67, UL 2238, M12x1,0, Montage mural arrière — Courbe de déclassement

Dessin coté M12 Traversée de panneau, Contacts: 2+PE, blindé, enfichable, IP67, UL 2238, M12x1,0, Montage mural arrière — Dessin coté

Instructions de montage / Découpe du panneau M12 Traversée de panneau, Contacts: 2+PE, blindé, enfichable, IP67, UL 2238, M12x1,0, Montage mural arrière — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) M12 Traversée de panneau, Contacts: 2+PE, blindé, enfichable, IP67, UL 2238, M12x1,0, Montage mural arrière — Disposition des contacts (Côté plug-in)

Cette traversée de panneau à verrouillage par vis, dotée de 2+PE broches, est étanche à la poussière (indice de protection IP67) et offre une protection totale contre les contacts accidentels ainsi qu'une protection contre l'immersion temporaire. Il peut être utilisé dans des zones présentant un degré de pollution de 3, notamment dans des environnements où la contamination peut être conductrice ou devenir conductrice par condensation. Avec une plage de températures de -40 °C à 85 °C, ce traversée de panneau blindé est conçu pour résister aussi bien au froid extrême qu'à la chaleur extrême et bénéficie de l'homologation UL 2238. Grâce à sa tension nominale de 630 V (600 V UL) et à son courant nominal de 16,0 A, il est parfaitement adapté à son domaine d'application. Il est conforme à la norme DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10.

Plusless

Référence	09 5270 10 03
Design du connecteur	Traversée de panneau
Norme de conception	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Codage	S-codé
Version	Traversée de panneau
Verrouillage du connecteur	visser
Connexion	enfichable
Indice de protection	IP67
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	40.92
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	630 V (600 V UL)
Tension de choc nominale	6000 V
Courant nominal (40 °C)	16,0 A
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	II
Conformité CEM	blindé

Plusless

Matériau du boîtier	CuZn (Laiton, nickelé)
Matériau du corps de contact	PA noir
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	0b327f66-2e99-4e63-84c4-35cd8a9754fd

Plusless

Admissions	UL 2238

Plusless

ETIM 9.0	EC003569

Plusless

Directive basse tension	EN 60529:1991 \| EN 60204-1:2018

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
Dans le cas de connecteurs de câbles avec une bague filetée métallique, il est impératif d'assurer une connexion avec le contact de protection PE du connecteur de l'appareil. Les câbles de connexion entre les connecteurs de l'appareil qui ne sont pas reliés au contact PE ne sont pas autorisés. L'utilisateur doit assurer une connexion continue du conducteur de terre de protection.
